Řídící deska BTT SKR MINI E3 V3.0 32 bit

Skladem (19 ks)
Kód: 1380
1 200 Kč / ks 991,70 Kč bez DPH

uvodcz



Hlavní přednosti:



 d1b97bcc-6fd6-42ea-9c2f-b908dae2efbc.__CR0,0,1600,1600_PT0_SX300_V1____1

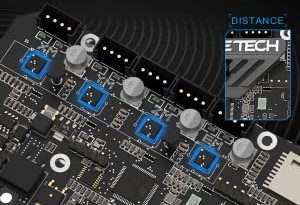

Tiché drivery TMC2209

Tyto ovladače využívají technologii stealthChop2 Mute, které výrazně snižují hluk motoru. Drivery jsou integrované v desce, díky tomu nemusíte nic sestavovat. Nejhlasitější se náhle stanou ventilátory.



a6bdab62-b284-4176-ad11-32ebaffc1275.__CR0,0,300,300_PT0_SX300_V1___

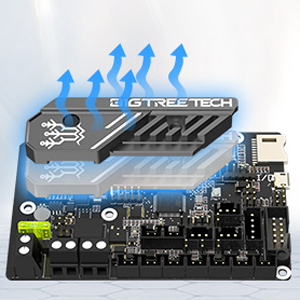

Efektivní chlazení

Masivní chladič výrazně zlepšuje odvod tepla od driverů. Starší verze desky obsahovaly samostatné menší chladiče pro každý driver. K lepšímu chlazení také přispívá zvětšená vzdálenost mezi drivery.



6135cd1f-d79c-469b-bfe3-12eb1deda9b1.__CR96,0,809,809_PT0_SX300_V1____1

Druhá Z osa

Obzvláště při použití přímých extruderů začne být jeden pohon Z osy nedostatečný. Připravený konektor pro druhou Z osu usnadní její montáž. Dvojitý pohon Z a přímý extruder posune Vaši tiskárnu o level výše.



7befc1e6-7716-407a-8d30-a4d46ab72851.__CR0,0,300,300_PT0_SX300_V1___ (1)

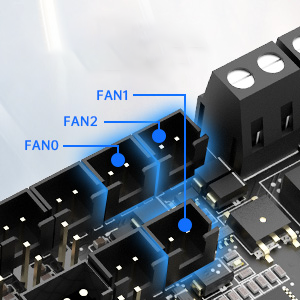

Řízené ventilátory

3 konektory pro ventilátory otevírají další možnosti oproti 2 konektorům u staré verzi. Nemusíte mít zapojeno pouze chlazení desky a chlazení výtisku. Navíc si můžete dodat např. přídavné chlazení do boxu.



krabice3

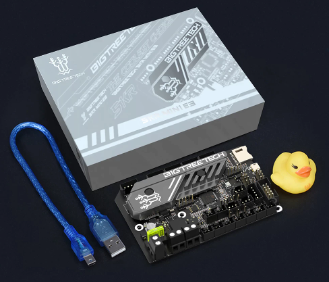

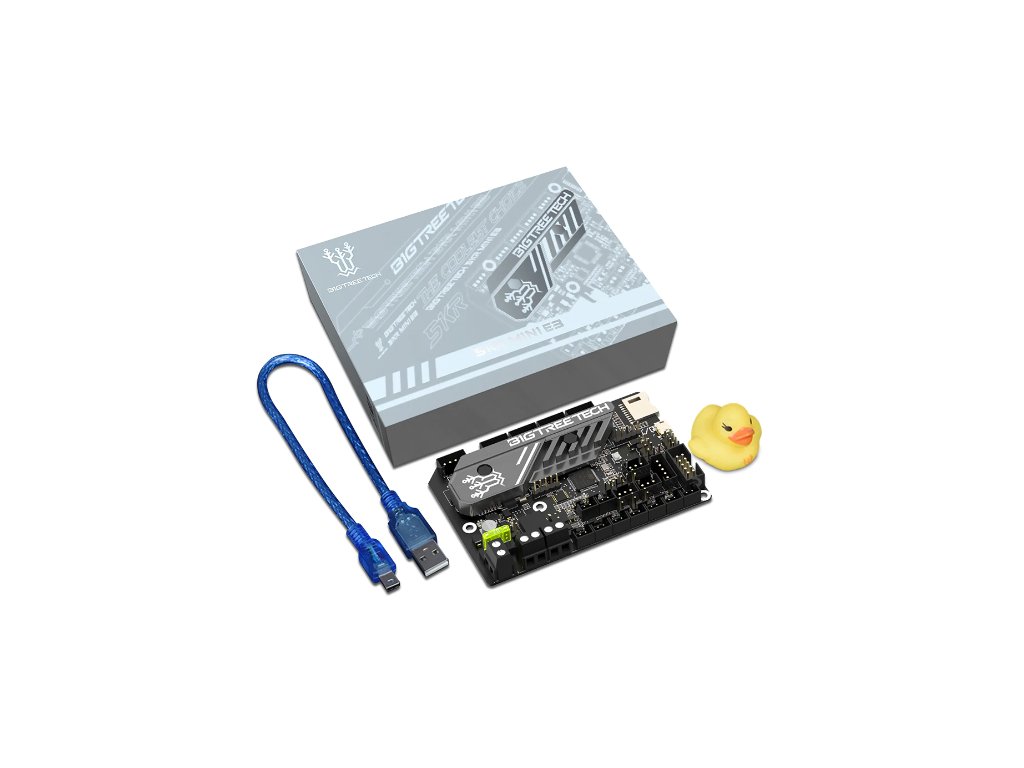

Balení

Sada obsahuje samotnou řídící desku BTT SKR MINI E3 V3.0,  propojovací kabel, jumpery  a samozřejmě to nejdůležitější...... kachničku.





Informace k produktu:

BIGTREETECH SKR MINI E3 V3.0 je výkonnější nástupce oblíbené verze V2.

Ve srovnání s původní 8bitovou základní deskou, v základu tiskárny, má výkonnější 32bitová základní deska SKR MINI E3 V3.0 mnohem vyšší výkon a více rozhraní pro úpravy.

Základní deska byla speciálně vytvořena pro bezproblémový upgrade a velmi jednoduše nahradí originální desku.

Oproti předchozí verzi byl SKR MINI E3 V3.0 vylepšen po hardwarové stránce a již není kompatibilní pouze s tiskárnou Ender 3/Pro, ale také s tiskárnami Ender 5, Ender 5 Pro, CR-10S / S4 / S5.



Parametry:

Rozměry:                                              103,75 x 70,25 mm

Napájení desky:                                    DC 12/24 V

Napájení logických obvodů:                  3,3 V

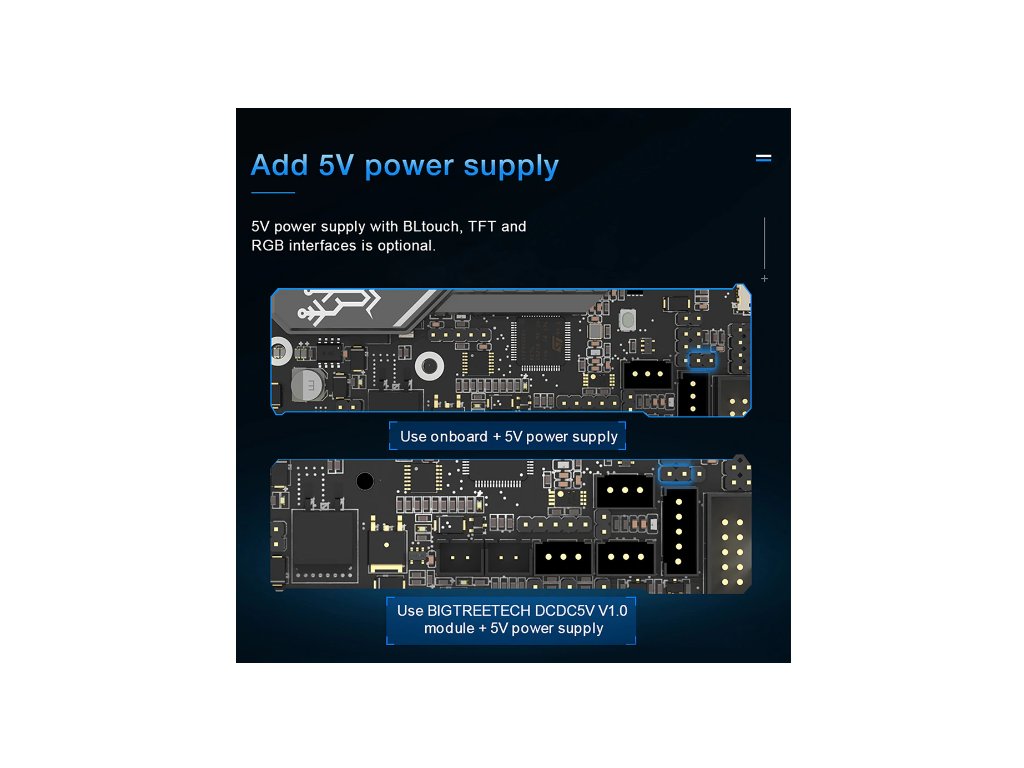

Výstupní napětí (BL Touch apod.):       3,3/5 V

Drivery motorů:                                    pevně osazené TMC2209 v módu UART

Počet driverů motorů:                          4 (XM, YM, ZAM+ZBM, EM)

Podpora displeje:                                 2,4″ TFT, 3,5″ TFT, Ender 3 displej LCD 12864

Rozhraní pro komunikaci s PC:           Micro USB

Formát souborů:                                  gcode

Řídící systém:                                     Marlin, Klipper



Veškeré informace k této řídící desce naleznete v našem návodu v odkazu níže.



» Návod pro řídící desku SKR MINI E3 V3.0 (v0.2) «

» FIRMWARE KE STAŽENÍ «

» DATALISTY«



 Výrobce má v oběhu dvě verze desek. Pro verzi 3.0 má výrobce připravený system na odkazu výšě. Pro verzi 3.0.1 má výrobce pouze základni firmware. Na našem uložišti najdete system pro senzor zapojeny v Z probe. Děkujeme Martinu Šíchovy za vytvoření.

» NÁŠ FIRMWARE PRO V3.0 a V3.0.1 «



Návod na montáž :

 POZOR

UPOZORNĚNÍ

Tento výrobek vyžaduje odbornou montáž, nejedná se o samostatně funkční celek.



Veškeré práce na desce musí být prováděny při vypnuté tiskárně. Doporučujeme vytáhnout ze zdroje přívodní kabel a 5 minut počkat, aby se vybili kondenzátory ve zdroji. Při práci s deskou používejte nástroje a pomůcky, které nevytváří statickou elektřinu. Statickou elektřinu mohou vytvářet také oděvy. Při prokázání závady, kterou způsobil uživatel nebude uznána reklamace.
