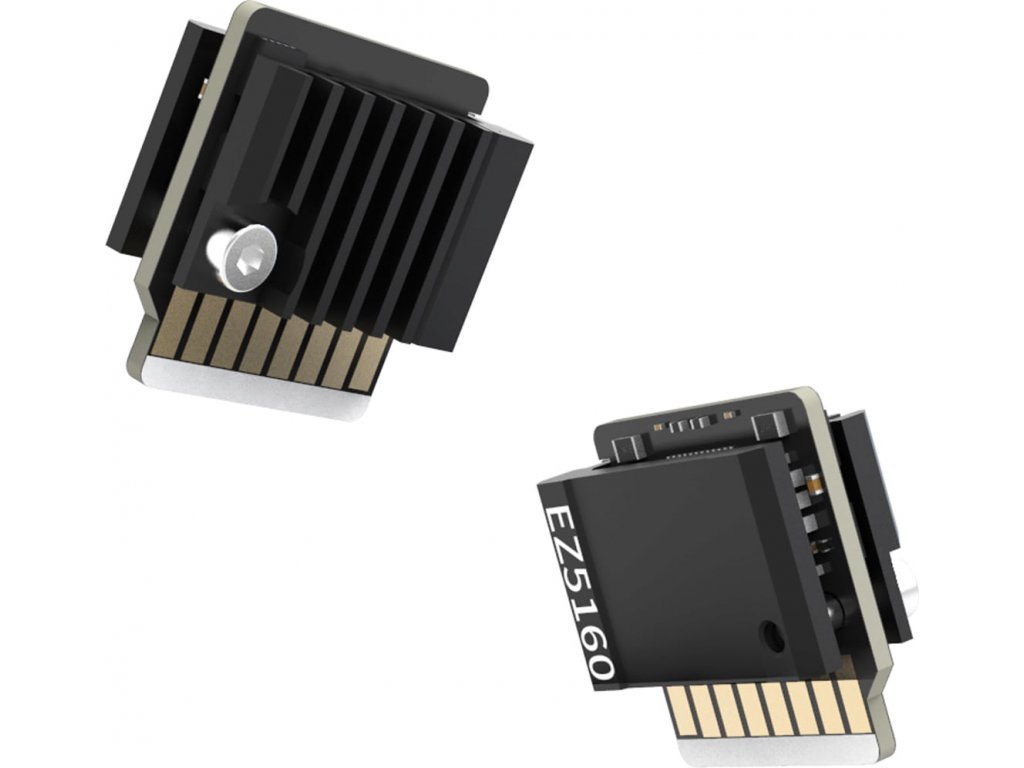

Driver krokového motoru BIGTREETECH EZ5160 PRO

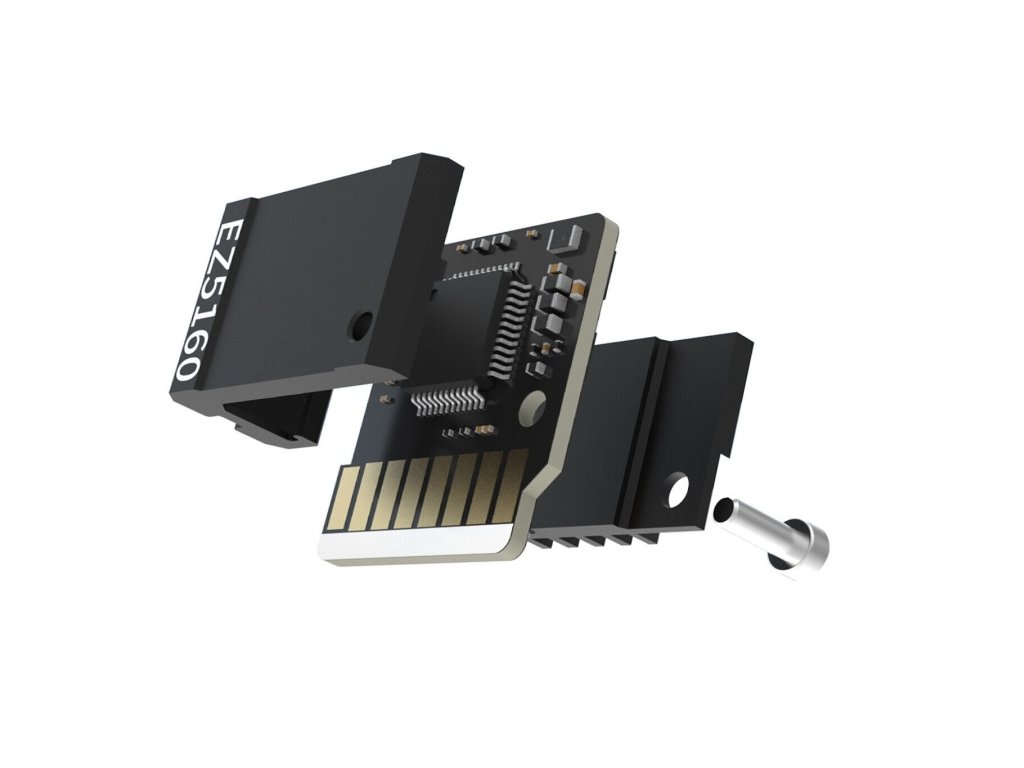

Easy Driver je nový ovladač od Bigtreetech. Díky jeho promyšlené konstrukci se ovladač snadno instaluje na základní desku. Konstrukce ovladače EZ odstranila piny, které se často při instalaci díky lidské chybě ohnou, což brání správné instalaci zařízení. Ovladače EZ se vyznačují dlouhou životností, a to díky technologii použité k jejich připojení k základní desce.

Popis funkcí:

StealthChop je režim chopper používaný v hlučnosti motoru ovladačů TMC2209 a zlepšuje účinnost motoru. Funguje tak, že snižuje proud v motoru, když se motor nepoužívá, což má za následek tišší provoz a nižší spotřebu energie.

SpreadCycle je technologie řízení motoru, která je součástí TMC2209. Používá se k dosažení vyšší dynamiky pohybu a lepšího motorového točivého momentu při nízké hlučnosti. SpreadCycle se skládá ze dvou částí: chopperu a regulátoru proudů. Chopper převádí proud motoru na pulsní proud, který se používá k řízení motoru. Regulátor proudů umožňuje rychlé řízení proudů, což umožňuje vysokou dynamiku pohybu. Kromě toho může být SpreadCycle kombinován s technologií StallGuard pro bezsenzorové homování.

StallGuard je funkce bezsenzorového navádění ovladače motoru TMC2209. Monitoruje změny v proudu motoru a umožňuje řidiči zjistit, kdy se motor zastavil, a vrátit tiskárnu do výchozí polohy. Tato funkce zajišťuje přesnost výtisků a nepoškození motorů.

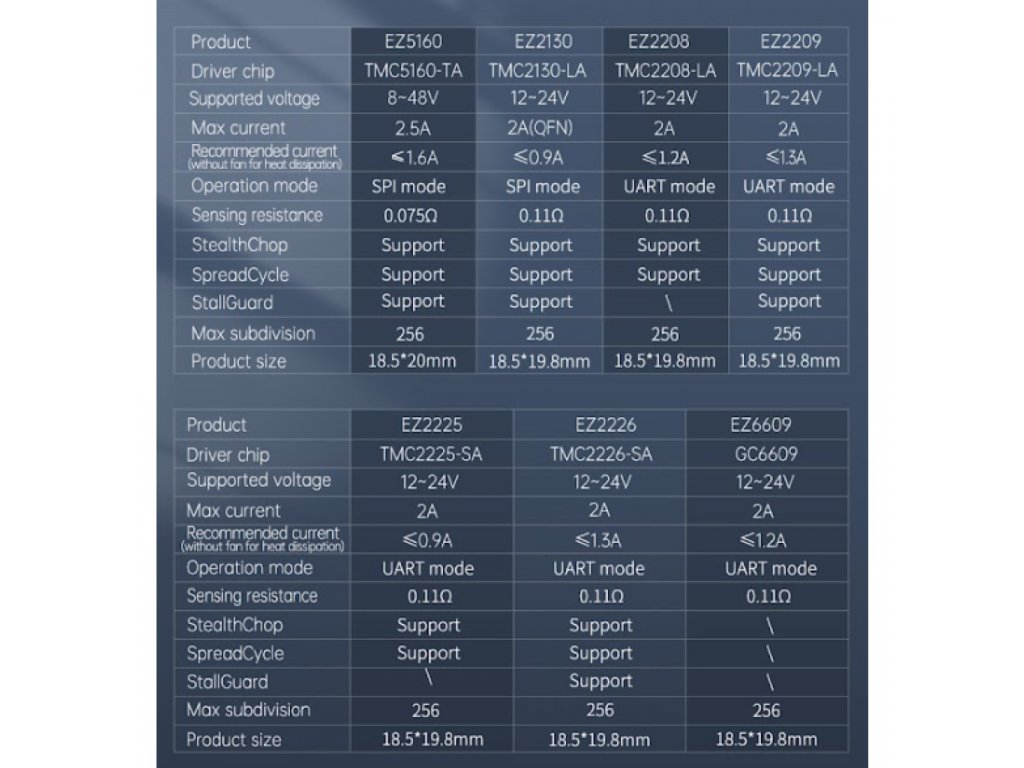

Specifikace ovladače Bigtreetech Easy Driver EZ5160 Pro V 1.0

• Čip čipu: TMC5160-TA
• Podporované napětí: 8V až 48V
• Maximální proud: 2,5A (krátkodobě 3A)
• Doporučený proud (bez připojeného ventilátoru): <= 1,6 A
• Komunikace: SPI
• Odpor měření: 0,075 Ω
• StealthChop: Podporováno
• SpreadCycle: Podporováno
• StallGuard: Podporováno
• Maximální rozdělení kroků: 256
• Rozměry: 18,5 x 20 mm
